產(chǎn)品中心

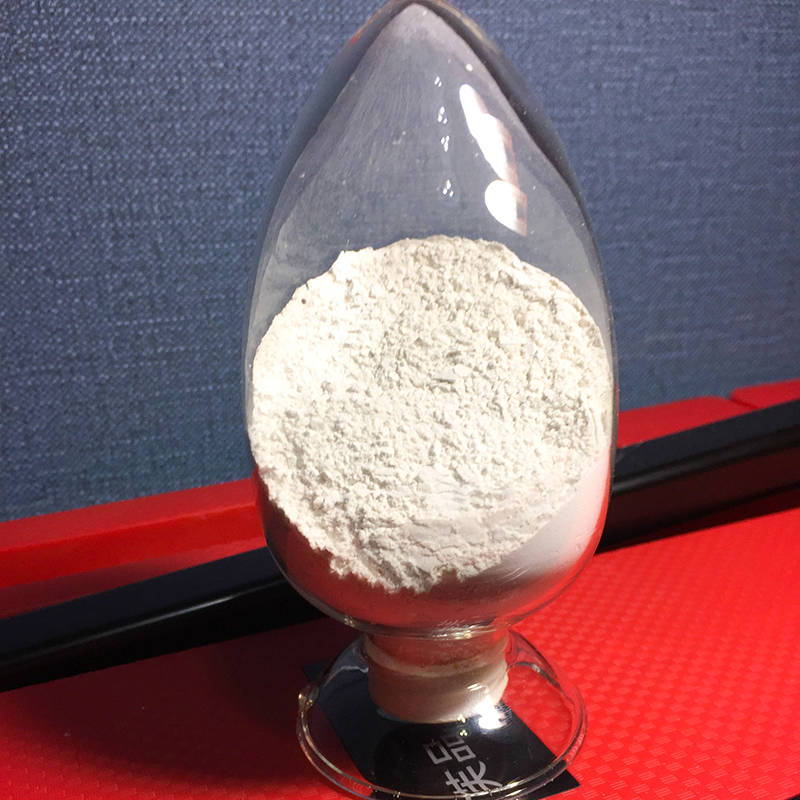

當(dāng)前位置：首頁(yè) > 產(chǎn)品中心 > 粉末涂料專用—系列有機(jī)膨潤(rùn)土
有機(jī)膨潤(rùn)土在粉末涂料體系中的應(yīng)用主要基于其獨(dú)特的疏水特性、流變調(diào)控能力及填料穩(wěn)定作用，可有效改善粉末涂料的儲(chǔ)存穩(wěn)定性、施工性能及涂層質(zhì)量。以下是其核心應(yīng)用方向及關(guān)鍵技術(shù)要點(diǎn)： 一、核心功能與作用機(jī)制 1. 防結(jié)塊與粉末流動(dòng)性優(yōu)化 ? 機(jī)制： 有機(jī)膨潤(rùn)土的層狀結(jié)構(gòu)在粉末涂料中可形成微弱的物理交聯(lián)網(wǎng)絡(luò)，通過(guò)吸附粉末顆粒表面的極性基團(tuán)或殘留水分，減少顆粒間的靜電吸附與氫鍵作用，從而抑制儲(chǔ)存過(guò)程中因溫濕度變化導(dǎo)致的結(jié)塊現(xiàn)象。 ? 應(yīng)用效果： 改善粉末在流化床或靜電噴涂中的分散性，避免因團(tuán)聚導(dǎo)致的噴涂不均或噴嘴堵塞，尤其適用于高填料含量（如硫酸鋇、碳酸鈣）的體系。 2. 顏料與填料的穩(wěn)定分散 ? 機(jī)制： 有機(jī)膨潤(rùn)土的疏水改性基團(tuán)（如長(zhǎng)鏈烷基季銨鹽）可通過(guò)范德華力吸附于有機(jī)樹(shù)脂表面，同時(shí)其層間膨脹特性在粉末熔融流平時(shí)形成臨時(shí)支撐結(jié)構(gòu)，防止顏料（如炭黑、金屬顏料）或填料在熔融階段沉降或遷移。 ? 應(yīng)用效果： 提升涂層顏色均勻性，減少“發(fā)花”“流掛”等缺陷，尤其對(duì)薄涂型粉末或金屬閃光粉末效果顯著。 3. 熔融黏度與流平性調(diào)控 ? 機(jī)制： 在粉末固化過(guò)程（150–200°C）中，有機(jī)膨潤(rùn)土的層間結(jié)構(gòu)部分解體并分散于熔融樹(shù)脂中，通過(guò)增加體系中低剪切黏度，延緩熔融樹(shù)脂的流淌速度，為顏填料的均勻分布提供更長(zhǎng)時(shí)間窗口。 ? 應(yīng)用效果： 平衡流平性與防流掛性，避免厚涂時(shí)邊緣流掛或薄涂時(shí)表面粗糙，尤其適用于管道防腐、工程機(jī)械等厚涂層粉末涂料。 二、主要應(yīng)用場(chǎng)景 1. 通用型粉末涂料（環(huán)氧、聚酯、聚氨酯體系） ? 功能：防止填料沉降（如硫酸鋇在環(huán)氧粉末中因密度差異導(dǎo)致的分層），改善粉末儲(chǔ)存6個(gè)月以上的松散性，降低噴涂時(shí)的“粉團(tuán)”現(xiàn)象。 ? 典型配方：添加0.5%–1.5%（占粉末總質(zhì)量），與鈦白粉、沉淀硫酸鋇等填料預(yù)混合后研磨，可使粉末流動(dòng)性指數(shù)（FT4）提升10%–15%。 2. 金屬粉末涂料（含鋁粉、銅粉等） ? 功能：通過(guò)控制熔融黏度，防止金屬顏料在熔融流平時(shí)因重力或表面張力導(dǎo)致的定向排列異常，確保涂層金屬光澤均勻一致。 ? 關(guān)鍵優(yōu)勢(shì)：減少“暗紋”“花斑”，尤其適用于汽車輪轂、家具五金等對(duì)外觀要求高的領(lǐng)域。 3. 耐高溫粉末涂料（如有機(jī)硅改性體系） ? 機(jī)制：有機(jī)膨潤(rùn)土的耐高溫性（分解溫度≥250°C）使其在200–250°C固化過(guò)程中保持結(jié)構(gòu)穩(wěn)定，抑制填料在高溫熔融階段的沉降。 ? 應(yīng)用：用于鍋爐管道、排氣管等高溫環(huán)境涂層，提升長(zhǎng)期使用中的涂層致密性。 三、添加方法與工藝要點(diǎn) 1. 分散工藝 ? 預(yù)混合法（推薦）： 將有機(jī)膨潤(rùn)土與樹(shù)脂粉末、填料按1:5–1:10比例預(yù)混合，通過(guò)雙螺桿擠出機(jī)（溫度110–130°C）熔融分散，利用剪切力打破膨潤(rùn)土團(tuán)聚體，形成均勻分散相。 ? 直接研磨法： 適用于實(shí)驗(yàn)室小批量制備，需控制研磨細(xì)度（D50≤50μm），避免粗顆粒導(dǎo)致涂層表面缺陷。 2. 用量?jī)?yōu)化 ? 常規(guī)范圍：0.3%–2%（質(zhì)量分?jǐn)?shù)），具體取決于： ? 填料比表面積（高比表面積顏料如炭黑需增加0.5%–1%）； ? 粉末流動(dòng)性要求（靜電噴涂需控制添加量≤1.5%，避免影響帶電性能）； ? 涂層厚度（厚涂型可增至2%以增強(qiáng)防流掛性）。 3. 配方相容性 ? 樹(shù)脂匹配：與環(huán)氧樹(shù)脂、聚酯樹(shù)脂相容性優(yōu)異，避免與強(qiáng)極性樹(shù)脂（如純丙烯酸樹(shù)脂）直接混合，需通過(guò)預(yù)分散工藝提升相容性； ? 助劑協(xié)同：可與蠟粉（如聚乙烯蠟）、流平劑（如丙烯酸酯類）復(fù)配，增強(qiáng)防結(jié)塊與流平效果，但需注意分散順序以避免競(jìng)爭(zhēng)性吸附。 四、注意事項(xiàng)與局限性 1. 粉末電性能影響 ? 過(guò)量添加（>2%）可能因膨潤(rùn)土的介電常數(shù)較高，導(dǎo)致粉末帶電能力下降，需調(diào)整靜電噴涂電壓（建議控制添加量≤1.5%）。 2. 濕度敏感性 ? 盡管有機(jī)膨潤(rùn)土疏水，但長(zhǎng)期儲(chǔ)存于高濕度環(huán)境（>70% RH）仍可能吸附微量水分，建議配方中添加0.2%–0.5%疏水型氣相二氧化硅作為協(xié)同防潮劑。 3. 環(huán)保合規(guī)性 ? 選擇無(wú)APEO、無(wú)重金屬改性的有機(jī)膨潤(rùn)土（如符合歐盟REACH、美國(guó)TSCA法規(guī)的產(chǎn)品），尤其用于室內(nèi)裝飾或食品接觸領(lǐng)域的粉末涂料。 4. 低溫脆性限制 ? 在零下20°C以下儲(chǔ)存時(shí)，過(guò)量膨潤(rùn)土可能導(dǎo)致粉末脆性增加，建議低溫環(huán)境下用量降至0.5%以下，并復(fù)配增塑劑（如鄰苯二甲酸酯類，需符合環(huán)保要求）。 五、應(yīng)用案例參考 案例：戶外用聚酯粉末涂料（耐候型） ? 配方：聚酯樹(shù)脂（60份）、固化劑（5份）、鈦白粉（20份）、硫酸鋇（10份）、有機(jī)膨潤(rùn)土（1.0份）、流平劑（0.8份）、紫外線吸收劑（0.2份）。 ? 效果： ? 儲(chǔ)存6個(gè)月后結(jié)塊率從15%降至3%，流動(dòng)性保持率提升25%； ? 涂層在QUV老化1000小時(shí)后，色差ΔE從3.2降至1.8，表面無(wú)粉化開(kāi)裂。 六、選型建議 1. 根據(jù)溶劑極性（粉末熔融極性）選擇改性劑： ? 非極性極性樹(shù)脂（如聚酯、純環(huán)氧）：選用C16–C18長(zhǎng)鏈烷基季銨鹽改性膨潤(rùn)土； ? 中極性樹(shù)脂（如環(huán)氧-聚酯混合型）：選用含羥基或醚基的極性改性劑（如N-羥乙基十八烷基銨）。 2. 關(guān)注關(guān)鍵指標(biāo)： ? 分散細(xì)度：通過(guò)325目篩余物≤0.3%（避免粗顆粒影響涂層平整度）； ? 熱失重（200°C, 2h）：≤5%（確保固化過(guò)程中低揮發(fā)分，減少針孔缺陷）。 結(jié)論 有機(jī)膨潤(rùn)土在粉末涂料中主要通過(guò)調(diào)控粉末流動(dòng)性、抑制填料沉降及優(yōu)化熔融流變性能，解決儲(chǔ)存結(jié)塊、噴涂不均及涂層缺陷等問(wèn)題。其核心優(yōu)勢(shì)在于與有機(jī)樹(shù)脂的良好相容性及低添加量下的高效穩(wěn)定作用，但需注意電性能、濕度及環(huán)保合規(guī)性的平衡。通過(guò)預(yù)分散工藝與配方協(xié)同設(shè)計(jì)，可充分發(fā)揮其防結(jié)塊、穩(wěn)填料、調(diào)流平的多重功能，適用于工業(yè)防腐、建筑裝飾、汽車零部件等多領(lǐng)域粉末涂料體系。
了解更多Copyright 2016 杭州品贏新材料有限公司. All Rights Reserved
浙ICP備17001324號(hào)-1
